Адаптировать станки к производству партнёра
Компания «Умные станки» развивала линейку оборудования и обратилась к нам с задачами по разработке станков различных конструкций. Нужно было учесть собственную технологию изготовления и настройки партнёра.
Дополнительные требования касались удобства работы и внешнего вида. Станки должны были поддерживать применение смазочно-охлаждающей жидкости и автоматическую смену инструмента. Это требовало связать конструкцию рабочих узлов, компоновку и кожухи в одно решение.
Компоновка, удобство работы и защита рабочей зоны
Проработку вели по четырём связанным направлениям. Изменение одного элемента — например, двери или устройства смены инструмента — рассматривали с учётом соседних узлов и общей компоновки.
Конструкция и кожухи
Увязали геометрию кожухов с расположением рабочих узлов и технологией изготовления партнёра. При проработке дверей и съёмных панелей учитывали доступ к механизмам, сборку и настройку станка.
Эргономика рабочей зоны
Рассмотрели основные действия оператора: загрузку заготовки, установку оснастки, наблюдение за обработкой и обслуживание. Согласовали с ними расположение проёмов и элементов кожуха, чтобы внешний вид не мешал ежедневной работе.
Работа с СОЖ
Учли применение охлаждающей жидкости в организации рабочей зоны и конструкции ограждений. Проработали защиту от разбрызгивания и доступ к участкам, которые требуют очистки и обслуживания.
Автоматическая смена инструмента
При компоновке учитывали место для устройства смены инструмента и зону его работы. Расположение кожухов согласовали с перемещениями механизмов и доступом к обслуживаемым элементам.
Как выстроили работу над конструкцией
Разработку начали с производственных требований партнёра, затем последовательно уточняли компоновку, узлы и кожухи. Такой порядок позволил обсуждать изменения до окончательной фиксации конструкции.
Собрали исходные требования
Разобрали способы изготовления и сборки, порядок настройки и ограничения производства. Отдельно зафиксировали требования к эргономике, применению СОЖ и автоматической смене инструмента.
Результат этапа: согласовали исходные требования и вопросы, которые нужно решить в конструкции.
Проработали компоновку
Увязали положение основных узлов, габариты кожуха и доступ оператора. Рассмотрели варианты дверей и сервисных зон с учётом сборки и обслуживания.
Результат этапа: определили компоновку и основные конструктивные решения.
Детализировали узлы и кожухи
Проработали геометрию панелей, соединения и сопряжения с механизмами. Учитывали зазоры, доступ к крепежу и последовательность сборки.
Результат этапа: связали общий вид станка с деталями его конструкции.
Увязали работу механизмов и систем
Рассмотрели взаимное положение подвижных узлов, ограждений и устройства смены инструмента. Уточнили решения для рабочей зоны с СОЖ и доступ к обслуживаемым элементам.
Результат этапа: скорректировали сопряжения и компоновочные решения.
Согласовали разработанные решения
Обсудили конструкцию с партнёром и учли замечания по изготовлению, настройке и эксплуатации. Зафиксировали решения для станков новой серии и дальнейшего развития линейки.
Результат этапа: согласовали конструкции станков и кожухов.

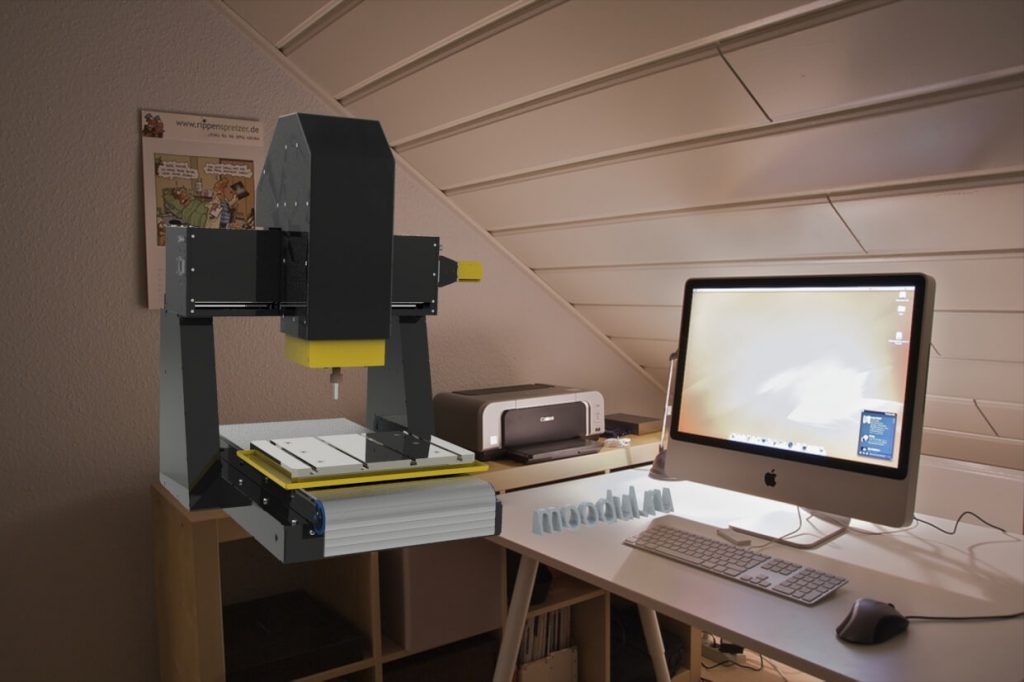

Материалы проекта: модели и изготовленный станок

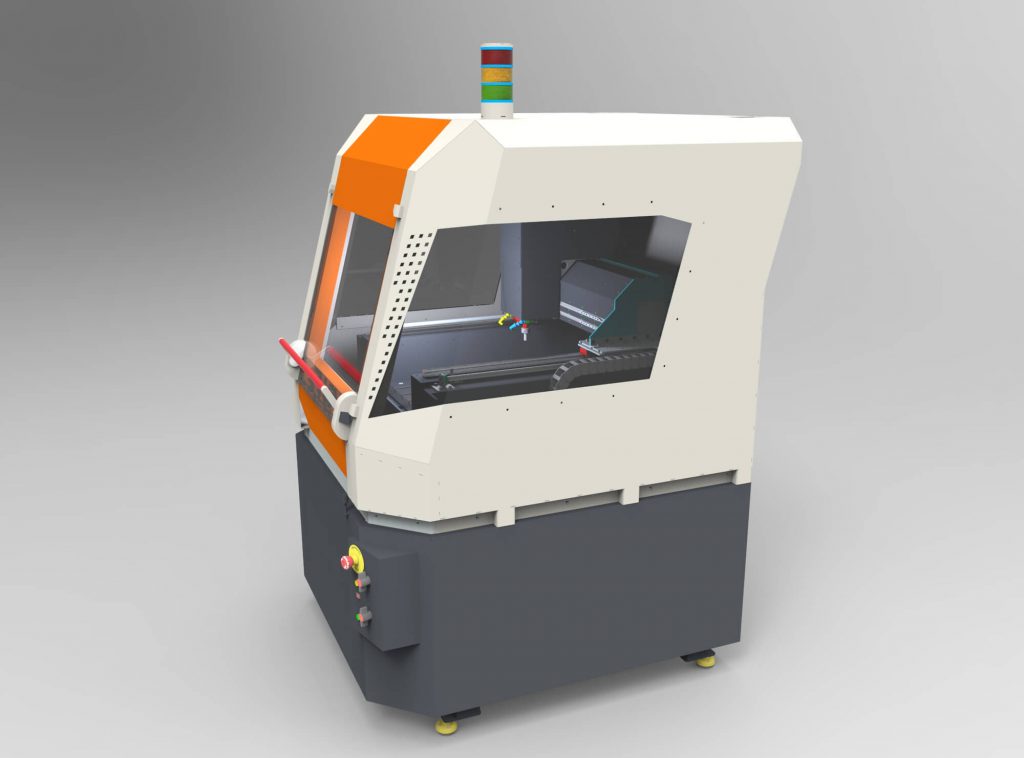

Конструкции станков и кожухи новой серии
Разработали ряд станков различных конструкций и кожухи для новой серии «Умных станков». В решениях учли технологию изготовления и настройки партнёра, требования к эргономике и внешнему виду, применение СОЖ и автоматическую смену инструмента.
Серия задач позволила работать с оборудованием как с развивающимся продуктом. При изменении конструкции важно сохранять связь между рабочими узлами, кожухом и технологией производства.
