Обновить охлаждение на существующей линии
На линии фрезерования медных листов и полос требовалась замена устаревшей системы СОЖ. Новое решение должно было обеспечивать приготовление и подачу охлаждающего раствора, управление воздушными и жидкостными линиями и удаление тумана вместе со стружкой.
Задачу рассматривали как модернизацию связанного комплекса. Для работы форсунок нужно согласовать подготовку раствора, подачу жидкости и воздуха, аспирацию и управление. Каждый из этих узлов влияет на режим работы системы в целом.
Инженерные решения
Приготовление и запас раствора
В систему включили смеситель для приготовления СОЖ с водой в необходимой концентрации и ёмкость-накопитель. Запас раствора предусмотрен для непрерывной работы в течение 12 часов.
Подача воздуха и жидкости
Воздух подаётся компрессорной станцией с подготовкой и управлением подачей. Раствор поступает через насосную станцию с фильтрацией и управлением подачей жидкости. Увязали эти контуры с потребностями линий охлаждения.
Форсунки и обслуживание

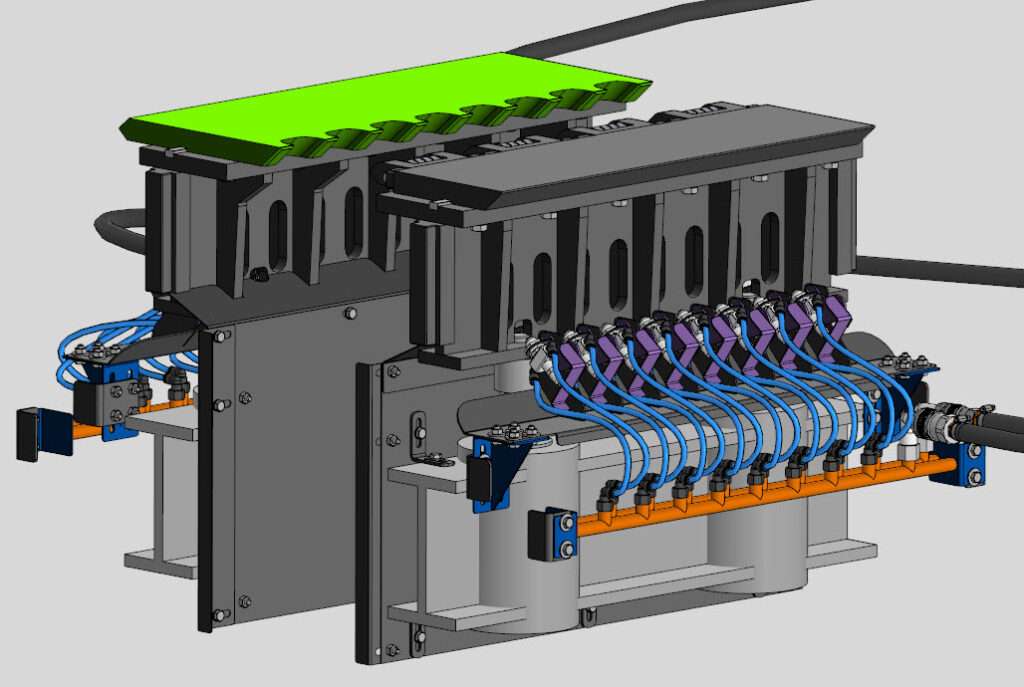

Система оснащена водовоздушными форсунками, создающими охлаждающий туман. Встроенные иглы позволяют прочищать форсунки без снятия. Это решение учли в организации обслуживания рабочих узлов.
Аспирация рабочей зоны
Воздухозаборники направляют туман и стружку в систему аспирации. Их расположение согласовали с зонами подачи СОЖ и обслуживанием оборудования.
Управление линиями подачи
Шкаф управления регулирует работу воздушных и жидкостных линий. Каждая линия подачи настраивается под необходимые параметры охлаждающего тумана; при проработке системы связали эту настройку с работой насосного и компрессорного узлов.
Как выстроили работу над проектом
Разобрали существующую линию
Уточнили зоны обработки, точки установки форсунок и условия размещения оборудования. Определили сопряжения с существующей системой и задачи модернизации.
Результат этапа: Перечень исходных данных и точек подключения.
Увязали функциональные контуры
Рассмотрели приготовление раствора, запас жидкости, подачу воздуха и СОЖ, аспирацию и управление. Согласовали связи между узлами.
Результат этапа: Функциональная схема системы и состав основных узлов.
Проработали размещение и обслуживание

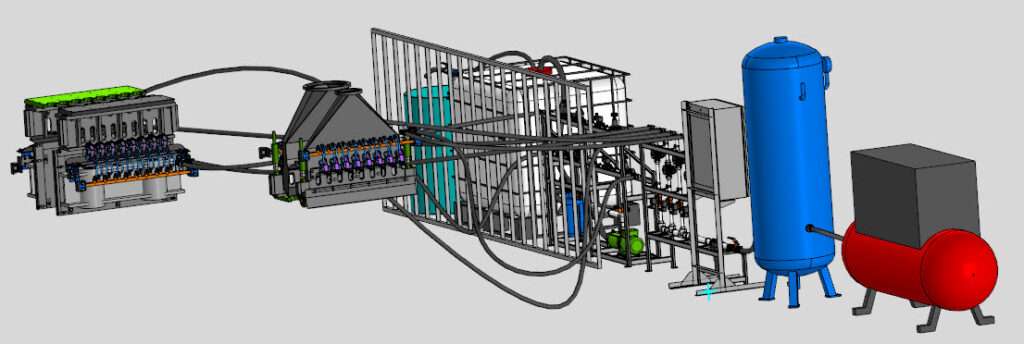

Увязали положение форсунок и воздухозаборников с рабочей зоной линии. Рассмотрели размещение станций, ёмкости и доступ к обслуживаемым элементам.
Результат этапа: Компоновка системы и решения по обслуживанию.
Согласовали управление и режимы подачи
Определили связи шкафа управления с воздушными и жидкостными линиями. Увязали настройку отдельных линий с составом оборудования системы.
Результат этапа: Решения по управлению и настройке подачи.
Материалы проекта

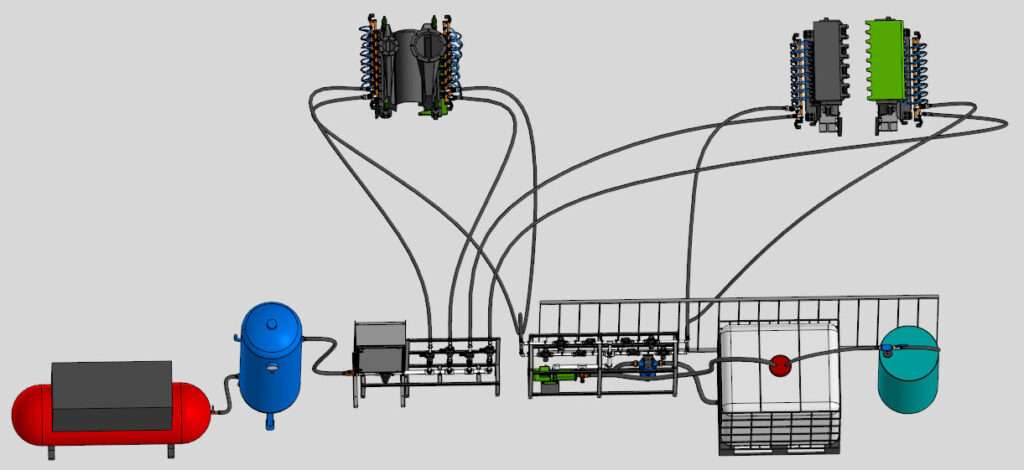

Связанная система подачи, удаления тумана и управления

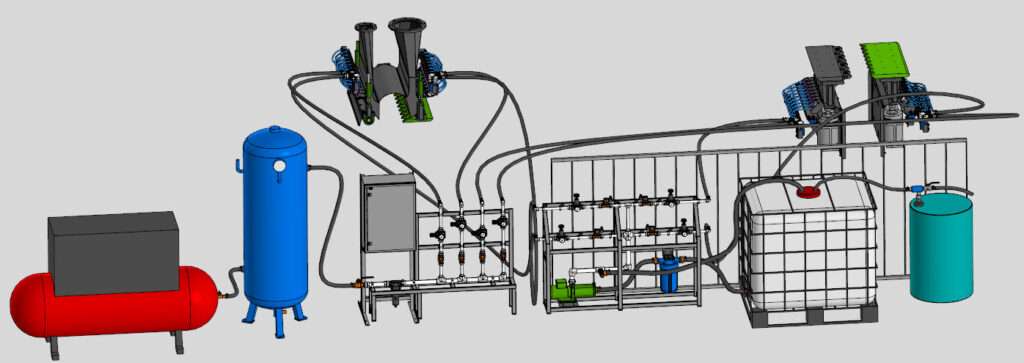

Решение объединяет смеситель, ёмкость-накопитель, компрессорную и насосную станции, форсунки, воздухозаборники и шкаф управления. Каждая линия подачи позволяет настраивать параметры охлаждающего тумана.
Система предназначена для модернизации линий фрезерования цветных металлов и замены устаревших систем охлаждения.
