Разработать конструкцию автосимулятора по изученным аналогам
Для проекта автосимулятора мы изучили зарубежные аналоги по фото и видео. Требовалось разработать конструкцию, подобрать приводы и сопровождать изготовление изделия.
При проработке связали платформу с рабочим местом пользователя, несущую конструкцию и приводные узлы. Рассматривали их совместно, чтобы выбранные механизмы согласовывались с геометрией изделия и возможностью его сборки.
Инженерные решения
Разбор аналогов
Изучили фото и видео зарубежных автосимуляторов. Выделили особенности конструкции и движения, которые нужно было проработать в собственном изделии.
Компоновка платформы и несущих узлов

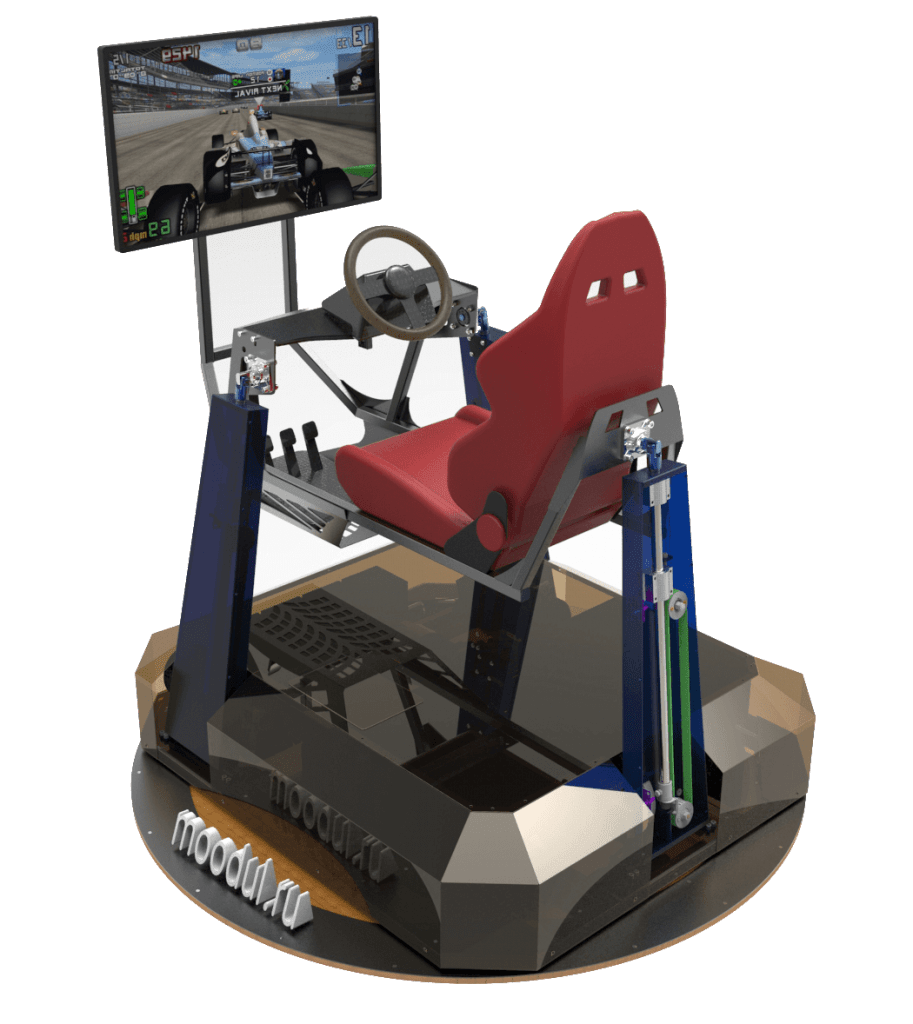

Увязали рабочее место пользователя, элементы платформы и несущую конструкцию. Рассмотрели взаимное положение узлов в рабочих положениях и доступ при сборке.
Подбор приводов
Подобрали приводы и согласовали их размещение с механизмами платформы. При проработке учитывали связь характеристик привода с движением и конструкцией узлов.
Две версии и авторский контроль
В рамках проекта разработали две версии конструкции и сопровождали изготовление изделия. Возникающие при реализации вопросы связывали с соответствующей версией конструкции.
Как выстроили работу над проектом
Изучили зарубежные аналоги
Разобрали фото и видео существующих изделий. Определили конструктивные вопросы, требующие дальнейшей проработки.
Результат этапа: Исходная основа для выбора направления конструкции.
Проработали конструкцию и приводы
Связали платформу, несущие узлы и приводные механизмы. Подобрали приводы и уточнили их размещение в конструкции.
Результат этапа: Конструкция автосимулятора и выбранные приводы.
Подготовили две версии
Разработали два варианта конструкции. Для каждой версии связали выбранные решения с компоновкой изделия.
Результат этапа: Две версии конструкции автосимулятора.
Сопровождали изготовление

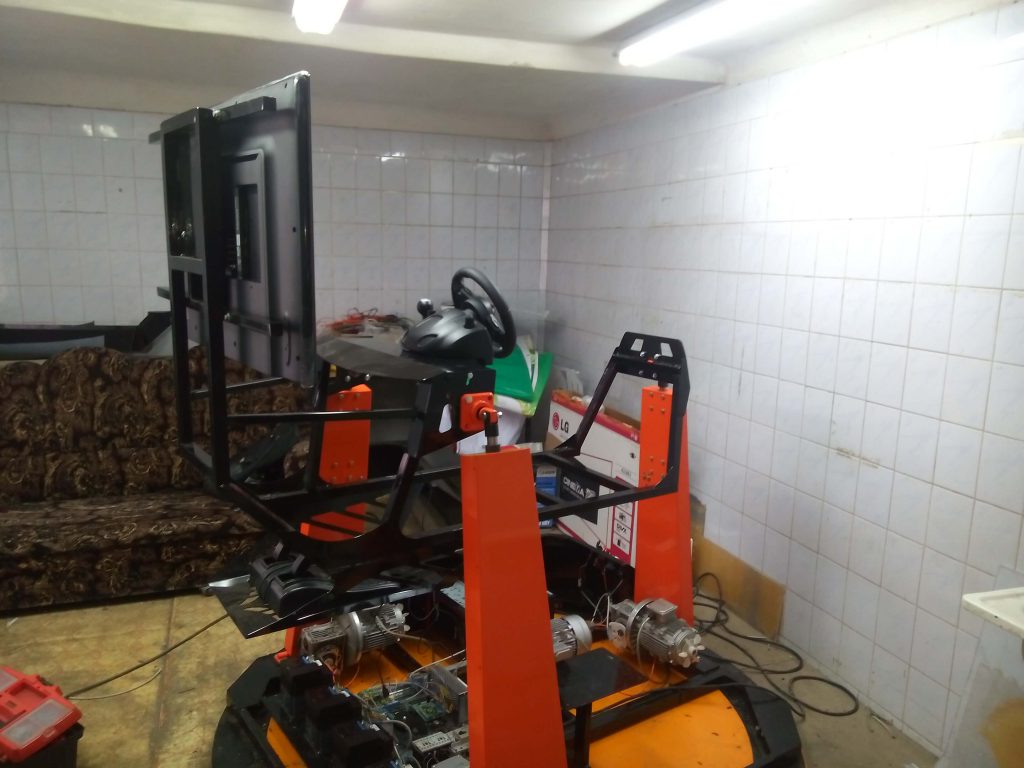

Вели авторский контроль изготовления. Изделие собирали в Алматы; в процессе реализации разбирали вопросы по конструктивным решениям.
Результат этапа: Авторское сопровождение изготовления изделия.
Материалы проекта
Две версии конструкции и сопровождение изготовления
Разработали две версии конструкции автосимулятора, подобрали приводы и выполняли авторский контроль изготовления. Сборка изделия проходила в Алматы, Казахстан.
Проект объединяет изучение аналогов, разработку механической конструкции и участие конструктора в её реализации.
