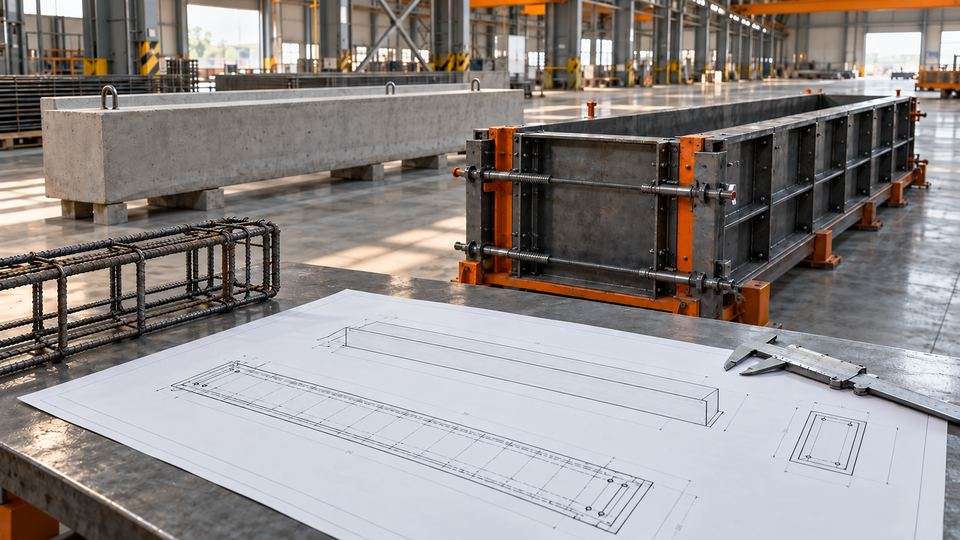

Техническое задание
Изучаем чертёж ЖБИ, армирование, закладные детали и технологию формования. Уточняем требования к точности, распалубке, оборачиваемости и размещению формы на участке.
МЕТАЛЛОФОРМЫ И ОСНАСТКА ДЛЯ ЖБИ
Конкретный тип формы определяется изделием и технологией предприятия. Возможные направления разработки рассматриваются по отдельному ТЗ, а не как каталог готовых серийных изделий.
Работоспособность формы определяется не только точностью геометрии: конструкция должна выдерживать технологические воздействия, сохранять форму изделия и допускать его безопасное извлечение.
Часть требований определяется нормативной документацией на изделие и стальные формы, часть — технологическими ограничениями конкретного завода.
Сопоставляем размеры ЖБИ, допуски и конструкцию формы с требованиями к готовому изделию.
Оцениваем давление смеси, вибрационные и другие предусмотренные воздействия, условия подъёма и перемещения.
Проверяем доступ к соединениям, раскрытие бортов, извлечение изделия и удобство повторного использования.
Учитываем виброоборудование, краны, транспорт, габариты линии и возможности изготовления формы.
Получаем чертежи изделия, сведения об армировании, технологии формования, имеющейся оснастке и требованиях к точности.
Разрабатываем компоновку основания, каркаса, бортов и креплений; определяем способы установки и извлечения изделия.
Проверяем сборку, технологические зазоры и доступность операций. Для ответственных узлов выполняем расчёты по согласованному заданию.
Готовим сборочные чертежи, деталировку, спецификации и технические требования в согласованном объёме.
Согласуем документацию с изготовителем, при необходимости отвечаем на замечания и сопровождаем корректировки конструкции.
Согласованную конструктивную схему металлоформы под геометрию ЖБИ и технологический процесс.

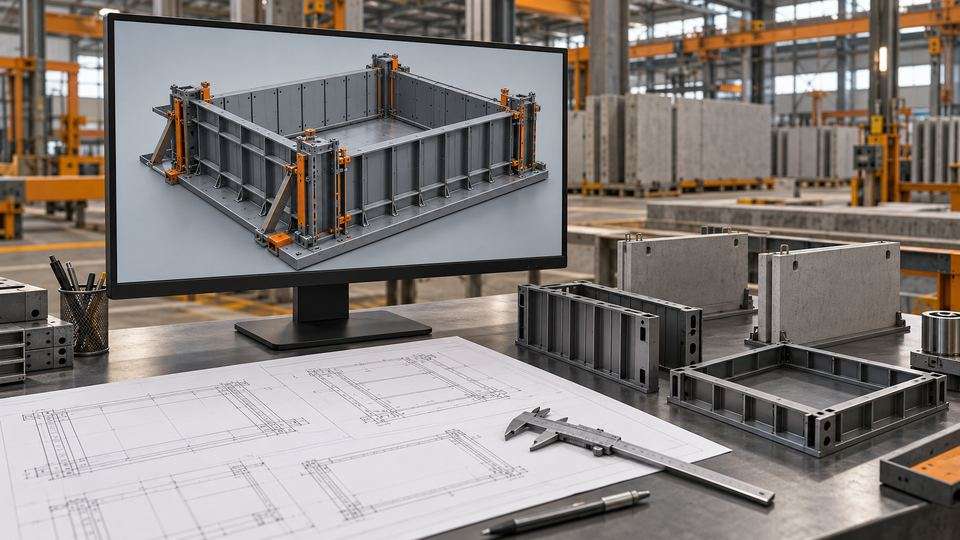

Модели формы, бортов и узлов для согласования габаритов, сборки и условий распалубки.
Чертежи, спецификации и технические требования для передачи изготовителю в согласованных форматах.
Уточнения по материалам, сварным узлам, контролю геометрии и при необходимости сопровождению выпуска.
За 1,5 месяца изучили аналоги, рассчитали технологические требования и затраты, затем разработали линию и комплект документации для выпуска трехслойных медицинских масок из спанбонда.
Для партнера с двумя производственными площадками разработали специализированный прицеп для перемещения машинокомплектов. Прорабатывались пневмоподъемные оси и конфигурация самостоятельного прицепа.
Для постоянного партнера разработали ряд ЧПУ-станков различных конструкций, адаптированных под его технологию изготовления и настройки. Проработали эргономику, внешний вид, защитные кожухи, систему СОЖ и автоматическую смену инструмента.
Проект начинается с параметров железобетонного изделия и выбранной технологии формования. При отсутствии готового задания определяем перечень исходных данных и согласуем объём работ.
Оценка зависит от геометрии и габаритов ЖБИ, сложности формообразующих поверхностей, способа распалубки, требований к прочности и числу сменных элементов. Для новых проектов стальных форм и бортоснастки учитывается область применения ГОСТ 25781-2018, а также стандарты на само железобетонное изделие. Проектирование и сопровождение изготовления могут согласовываться как отдельные этапы.
Да, возможна отдельная разработка КД: сборочные чертежи, деталировка, спецификации и технические требования. Полный состав документов согласуется до начала проекта.
Проектирование возможно для изделий с разной геометрией, в том числе плит, панелей, балок, колонн, блоков и нестандартных элементов. Возможность разработки конкретной формы проверяется по чертежам и технологии производства.
Желательны чертёж готового ЖБИ, габариты и допуски, сведения об армировании, закладных деталях, формовании и распалубке. При отсутствии ТЗ достаточно исходного описания и имеющихся материалов для определения следующего шага.
При проектировании стальных форм и бортоснастки учитываются применимые требования ГОСТ 25781-2018 в пределах его области действия, а также требования к конкретному изделию и условия договора. Старый ГОСТ 25781-83 заменён.
Возможна инженерная проработка усиления каркаса, изменения бортов, креплений и формообразующих элементов по имеющимся чертежам, фото или образцу. Решение принимается после проверки исходной конструкции.
Учитываются подача и уплотнение смеси, схемы армирования, закладные элементы, способы подъёма, раскрытия бортов и извлечения ЖБИ, а также требования к точности готового изделия.
На сайте компании заявлены инженерные работы, а отдельные проекты включали сопровождение изготовления. Объём участия в изготовлении и поставке конкретной металлоформы требуется согласовать; универсальную поставку «под ключ» страница не обещает.
От размеров и сложности формы, числа сменных элементов, исходных материалов, необходимости расчётов и состава КД. Сроки и стоимость определяются после изучения задания.
Опишите процесс, приложите фото, видео или ссылку на материалы. Мы уточним исходные данные и предложим состав работ — от проектирования до изготовления и внедрения.
