Увязать тележку с рабочим пространством теплицы
В тепличном комплексе растительные остатки нужно собирать и перемещать в пределах производственной зоны. Тележка должна работать с существующей схемой рельсовых труб и обеспечивать размещение бункера без лишнего усложнения операций.
Конструкцию рассматривали как связку платформы, бункера и колёсных узлов. Размеры прохода, параметры рельсовых труб и способ обращения с собранным материалом определяли компоновку изделия.
Инженерные решения
Сопряжение с рельсовыми трубами
Компоновку колёсных узлов увязали с диаметром рельсовой трубы 51 мм и межосевым расстоянием 550 мм. Эти размеры определяют положение опор и движение тележки в рабочей зоне теплицы.
Бункер для собранного материала
В конструкцию включён бункер объёмом 0,6 м³ с габаритами 2500 × 512 × 735 мм. При проработке его расположения учитывали доступ при сборе материала и связь с платформой.
Платформа и нагрузка
Расположение бункера и несущих элементов согласовали с габаритами изделия и ограничениями нагрузки. Масса тележки с бункером по характеристикам модели составляет до 150 кг.
Колёсные узлы и покрытие
В описании модели предусмотрены обрезиненные угловые колёса и платформа из оцинкованной стали с порошковым покрытием. Эти решения учли в компоновке и обращении с тележкой внутри комплекса.
Как выстроили работу над проектом
Уточнили условия работы
Разобрали схему перемещения, размеры рельсовых труб и доступное пространство. Определили исходные ограничения для платформы и бункера.
Результат этапа: Исходные параметры рабочей зоны.
Проработали платформу и колёсные узлы
Увязали опорные элементы с рельсовой схемой, размещением бункера и общей геометрией тележки.
Результат этапа: Компоновка платформы и опор.
Согласовали бункер и обращение с материалом
Определили положение бункера и доступ к его внутреннему объёму. Уточнили сопряжения с платформой и ограничения загрузки.
Результат этапа: Связанная конструкция тележки и бункера.
Зафиксировали исполнение модели
Согласовали габариты, покрытия и состав колёсных узлов. Сопоставили конструкцию с параметрами GT-01-2500-400.
Результат этапа: Конструктивное исполнение модели.
Материалы проекта

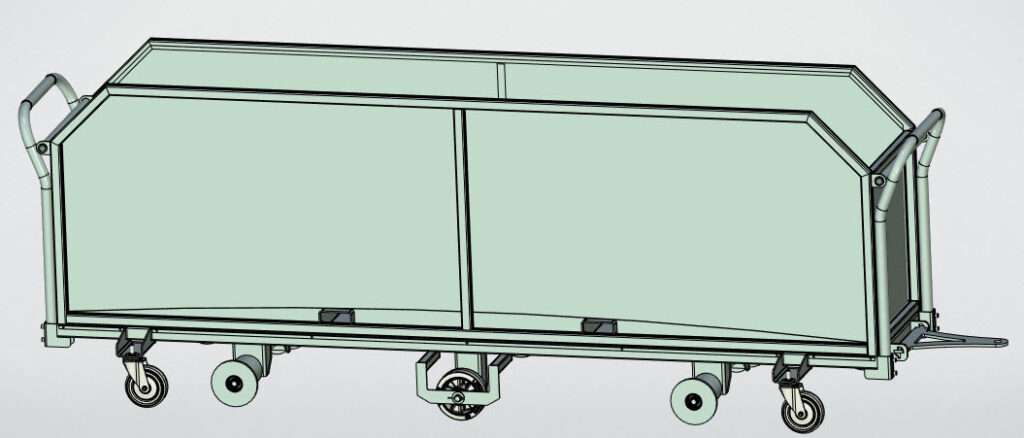

Тележка и бункер под параметры тепличного комплекса

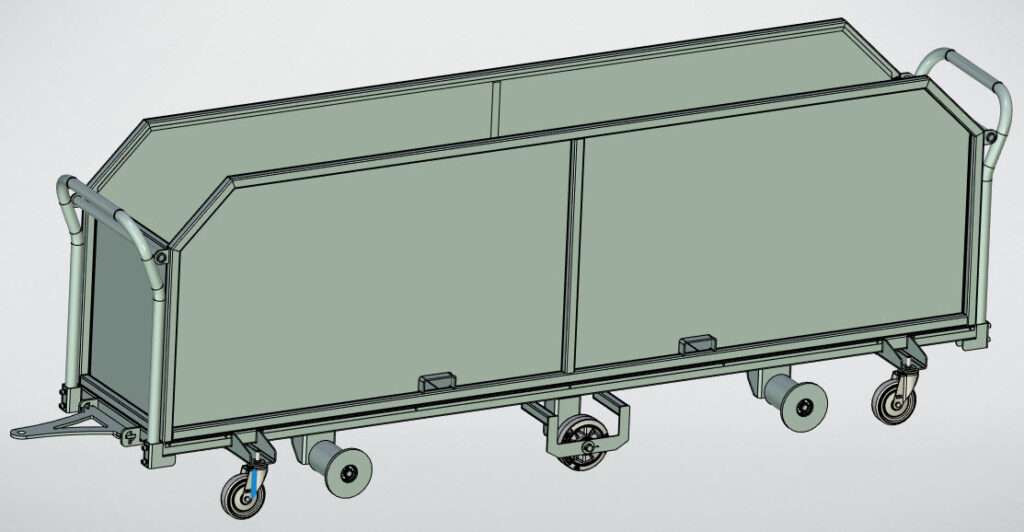

В модели GT-01-2500-400 увязаны платформа, бункер и колёсные узлы. Габариты тележки с бункером составляют 2903 × 788 × 956 мм, объём бункера — 0,6 м³. Конструкция предназначена для сбора и перемещения растительных остатков в тепличном комплексе.
Применение модели связано с конкретной рельсовой схемой и ограничениями нагрузки. Для другой площадки необходимо отдельно согласовать размеры, опорные элементы и способ обращения с бункером.
