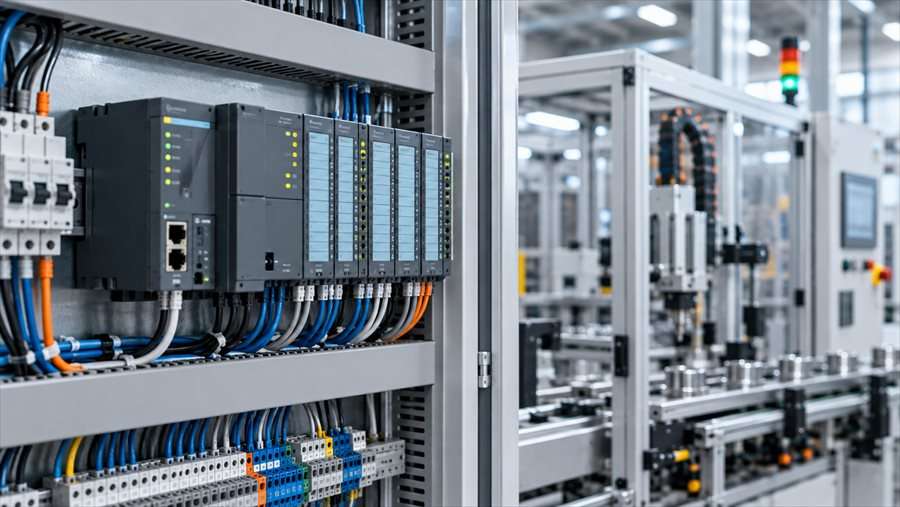

ПЛК, или PLC (Programmable Logic Controller), — программируемый логический контроллер для управления промышленным оборудованием. Он получает сигналы от датчиков и органов управления, обрабатывает их по заданной программе и формирует команды для приводов, клапанов, контакторов и других устройств.
Именно в ПЛК обычно реализуется основная логика работы станка или установки: последовательность операций, условия запуска механизмов, блокировки и реакция на неисправности.
При этом контроллер — только часть системы автоматизации. Вместе с ним работают датчики, модули ввода-вывода, приводы, HMI-панели и другое оборудование.
Как работает ПЛК
Во время работы контроллер постоянно получает информацию с входов, выполняет программу и обновляет состояние выходов.
Например, датчик фиксирует заготовку на конвейере. ПЛК получает сигнал и проверяет дополнительные условия: готов ли привод, закрыто ли защитное ограждение, находится ли следующий механизм в нужном положении. Если все предусмотренные условия выполнены, контроллер выдаёт команду на продолжение цикла.
Упрощённо процесс выглядит так:
входные сигналы → программа ПЛК → выходные команды → изменение состояния оборудования → новые входные сигналы
Такой цикл повторяется непрерывно. Благодаря этому контроллер может не только включать и выключать отдельные устройства, но и координировать работу нескольких механизмов в рамках общего технологического алгоритма.
Что подключается к контроллеру
Для взаимодействия с оборудованием ПЛК использует входные и выходные сигналы.
Дискретные входы передают состояния типа «включено / выключено»: нажатие кнопки, срабатывание концевого выключателя или наличие детали перед датчиком.
Дискретные выходы используются для подачи управляющих сигналов — например, на контактор, клапан или световой индикатор.
Аналоговые сигналы применяются для работы с изменяющимися величинами: температурой, давлением, расходом, уровнем и другими параметрами.
Для специальных задач используются дополнительные модули — например, температурные входы, высокоскоростные счётчики или средства управления движением.
Кроме того, ПЛК может обмениваться данными с частотными преобразователями, сервоприводами, HMI, удалёнными модулями ввода-вывода и другим промышленным оборудованием.
Как программируют ПЛК
Программа определяет, как оборудование должно вести себя в различных режимах. В ней задаются последовательности операций, условия переходов между этапами, таймеры, блокировки, регулирование и обработка ошибок.
Для программирования ПЛК применяются несколько стандартных языков. На практике часто встречаются:
- LD (Ladder Diagram) — графическая логика, напоминающая релейные схемы;
- FBD (Function Block Diagram) — программа из связанных функциональных блоков;
- ST (Structured Text) — текстовый язык для вычислений и более сложных алгоритмов;
- SFC (Sequential Function Chart) — представление последовательных стадий процесса.
В одном проекте могут использоваться разные способы программирования. Важнее не сам язык, а понятность структуры программы, возможность диагностики и удобство дальнейшего обслуживания.
Как выбрать ПЛК
Подбор контроллера начинается не с бренда, а с требований к оборудованию. Нужно понимать, сколько сигналов предстоит обрабатывать, какие устройства подключать и насколько сложным будет алгоритм управления.
Основные параметры можно свести к нескольким группам.
| Что учитывать | Почему это важно |
|---|---|
| Количество и тип I/O | Определяет состав контроллера и модулей ввода-вывода |
| Интерфейсы связи | Нужны для подключения HMI, приводов и другого оборудования |
| Производительность | Важна для сложных и быстродействующих алгоритмов |
| Возможность расширения | Позволяет добавлять сигналы и новые функции |
| Управление движением | Необходимо для ряда задач с сервоприводами и позиционированием |
| Обслуживание | Имеют значение доступность компонентов, ПО и документации |
Входы и выходы
При подборе недостаточно знать только общее количество сигналов. Необходимо определить их тип и назначение.
Например, двадцать обычных датчиков и четыре температурных канала потребуют другой конфигурации, чем такое же количество дискретных входов. Отдельно учитываются энкодеры, аналоговые сигналы и специализированные устройства.
Небольшой резерв по входам и выходам обычно оправдан: это упрощает последующую модернизацию и добавление новых датчиков.
Интерфейсы и производительность
ПЛК редко работает изолированно. Даже небольшая установка может включать панель оператора, частотные преобразователи или удалённые модули ввода-вывода. Поэтому заранее проверяется совместимость контроллера с остальным оборудованием и используемыми промышленными интерфейсами.
Производительность особенно важна при быстром обмене сигналами, сложных расчётах и управлении сервоприводами. Для простой последовательности работы насосов или клапанов требования будут значительно ниже, чем для многокоординатного станка.
При этом покупать существенно более мощный контроллер «на всякий случай» обычно нет необходимости. Конфигурация должна учитывать текущую задачу и реалистичный сценарий расширения.
Что учитывать при замене старого ПЛК
Модернизация действующего оборудования требует отдельной оценки. Новый контроллер должен быть совместим с существующими датчиками, приводами, HMI и другими устройствами, которые планируется сохранить.
Перед заменой обычно проверяют электрическую схему, состав сигналов, интерфейсы связи и наличие исходной программы. Если проект старого ПЛК утрачен, алгоритм иногда приходится восстанавливать по документации и фактической работе оборудования.
Полностью менять всю автоматику при этом требуется не всегда. Исправные датчики, приводы и исполнительные механизмы можно сохранить, если их характеристики соответствуют новой системе.
Какой ПЛК лучше выбрать
Универсально лучшего контроллера нет. Для небольшой установки важны компактность и достаточный набор I/O, для производственной линии — расширяемость и сетевое взаимодействие, для системы с сервоприводами — возможности управления движением.
Имеет значение и уже используемое на предприятии оборудование. Единая платформа может упростить обслуживание, хранение запасных компонентов и работу инженерного персонала.
Поэтому выбор обычно начинается с вопроса не «какой ПЛК лучше?», а «что должен делать контроллер в этой системе?»
«Гибридная техника» применяет ПЛК при разработке и модернизации систем управления промышленным оборудованием. Работы могут включать подбор контроллера и периферии, разработку алгоритмов, программирование ПЛК и HMI, проектирование шкафов управления и пусконаладку.
Частые вопросы
PLC и ПЛК — это одно и то же?
Да. PLC — сокращение от Programmable Logic Controller, ПЛК — русское сокращение «программируемый логический контроллер».
Сколько входов и выходов должно быть у ПЛК?
Количество определяется конкретным оборудованием. Сначала составляется перечень сигналов с разделением по типам, после чего подбираются контроллер и необходимые модули.
Может ли ПЛК работать без HMI?
Да. Для простой системы панель оператора не обязательна. Управление может быть реализовано с помощью кнопок и индикаторов.
Может ли ПЛК управлять сервоприводами?
Да, если контроллер поддерживает необходимые функции и интерфейсы управления движением. Для сложного многоосевого позиционирования требования к системе выше.
Можно ли подключить к одному ПЛК оборудование разных производителей?
Во многих случаях да. Возможность интеграции зависит от электрических интерфейсов и поддерживаемых протоколов связи.
Нужно ли менять старый ПЛК, если оборудование работает?
Не обязательно. Замена оправдана, если возникают проблемы с запасными компонентами, обслуживанием, расширением системы или интеграцией нового оборудования.
